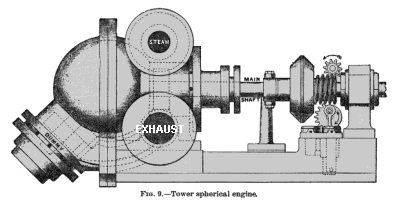

Паровой двигатель Тауэра

Сегодня обсудим один необычный вариант двигателя. Вместо привычного нам цилиндра в этой паровой машине была сфера. Полая сфера, внутри которой все и происходило.

В сфере вращался и колебался диск, на каждой из сторон которого "перекидывались" туда-сюда четвертинки шара. Как видите, на словах это объяснить достаточно сложно, поэтому анимация:



Красные стрелки — подача свежего пара, синие — выпуск отработанного.

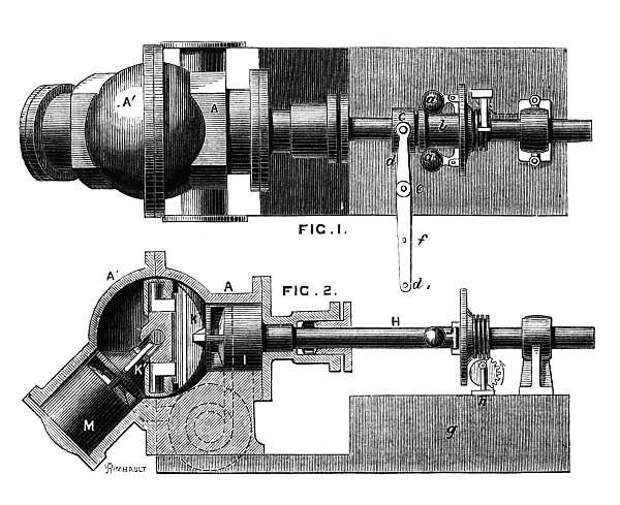

Валы размещались под углом 135 градусов друг к другу. Пар через отверстие в четвертинке поступал под прижатую к диску плоскость, расширялся (производя полезную работу) и после поворота четвертинки выходил через то же отверстие. Четверти, таким образом, выполняли функции клапанов подачи/удаления пара. Болтающийся диск делал то, что в обычной паровой машине делает поршень. А кривошипно-шатунного механизма не было вовсе, потому не надо было преобразовывать возвратно-поступательное движение во вращательное.

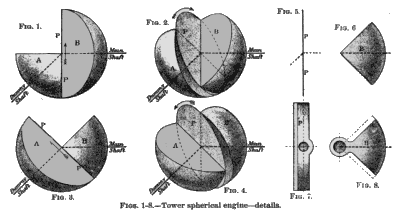

Главный узел:



Пока по одну сторону четвертинки происходил рабочий ход (расширение пара), по другую ее сторону производился холостой ход (выпуск отработанного пара). По ту сторону диска происходило то же самое со сдвигом по фазе на 90 градусов. Из-за взаимного положения четвертинок диску придавалось вращение и колебания.

По сути, это была карданная передача с внутренним источником энергии. Зеленый диск-крестовина карданной передачи совершает такие же вращательно-колебательные движения:



Вращение передавалось на два вала, выходящие из мотора. Снимать энергию можно было с обоих, но на практике, судя по рисункам, для привода использовали один.

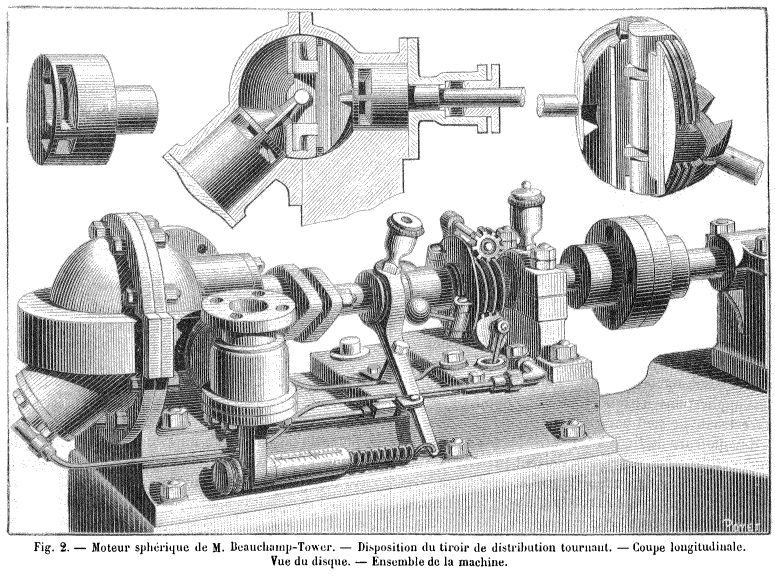

Как отмечал французский журнал "La Nature" 1884-го года, сферический двигатель допускал повышенные по сравнению с поршневыми собратьями скорости вращения и, следовательно, хорошо подходил в качестве привода электрогенератора.
Двигатель обладал низкими уровнями шума и вибрации и был очень компактен. Мотор с внутренним диаметром шара 10 см и частотой вращения 500 об/мин при давлении пара 3 атм выдавал 1 лошадиную силу, при 8,5 атм — 2,5 л.с. Самая же большая модель диаметром 63 см обладала мощностью в 624 "лошадки".



Но. Сферический мотор был сложен в изготовлении, для тогдашнего технологического уровня и требовал больших расходов пара, из за невозможности сделать детали с требуемым уровнем допусков. Он выпускался и некоторое время реально эксплуатировался в качестве привода генераторов в британском флоте и на железных дорогах Great Eastern Railway (устанавливался на паровой котел и служил для электроосвещения вагонов). Однако из-за указанных недостатков не прижился.

P.S. Необходимо заметить, что изобретатель сферического коня двигателя Бошам Тауэр (Beauchamp Tower) не пропал для инженерии.



Судя по всему, он был первым, кто наблюдал "масляный клин" в подшипниках скольжения и измерял давления в нем. Т.е. современное машиностроение пользуется исследованиями мистера Тауэра до сих пор.
