Советский графический планшет «Эскиз»

Попал ко мне в руки вот такой интересный прибор - советский графический планшет (дигитайзер) "Эскиз". Без пера.

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

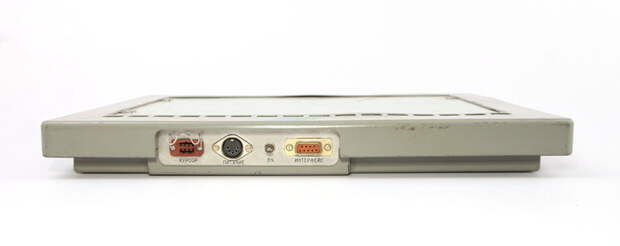

Вид сзади:

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

На шильдике только маркировка "ЭСК-СБ1" и серийный номер 009. Тоесть прибор практически один из первых. Ни цены, ни маркировки завода.

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

Снимаем крышку.

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

Оказалось, корпус - цельнофрезерованный из куска оргстекла, с последующей окраской!

Т.е. это явно опытная партия или прототип.

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

Прибор точно заводской, микросхемы в металло-керамическом корпусе с золочением:

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

К линиям подключены 1ККП1 (564КП1). На маркировке платы есть дата:

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

1990й год. Платы закрыты экранами:

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

Заглянем внутрь:

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

Справа на плате КР1816ВЕ35 - однокристальная 8 бит микро ЭВМ, КР580ВВ51А - последовательный интерфейс, 2 штуки ПЗУ 573РФ2. Печатная плата панели имеет матрицу из горизонтальных и вертикальных проводников, которые видно в косом свете:

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост

Рабочее поле 300*210 - соответствует листу А4 (297*210). Масса 2,170 кг. Вот для сравнения с современными планшетами:

Советский графический планшет «эскиз» СССР, Графический планшет, Эвм, Ретротехника, Сделано в СССР, WhatIsThisThing, Длиннопост
В итоге выяснилось, что пера не было, была приблуда типа мыши, в которой стояла катушка приемника. На сетку электродов подавалась последовательность импульсов и позиция мыши определялась по задержке между импульсами на перпендикулярной сетке, типа цифровой нониус. Это был не планшет для рисования, а дигитайзер чертежей (сколка). На нее накладывался чертеж, и мышью отмечались точки на чертеже, и чертеж отрисовывался в софте (привет ЕС1840).
